اکسل طراحی شمع فونداسیون (کنترل ژئوتکنیکی و سازهای)
590,000 ریال
فایل اکسل طراحی شمع فونداسیون ابزاری کاربردی برای مهندسین عمران است که امکان محاسبه سختی شمع برای مدلسازی در SAFE، کنترل ظرفیت سازهای شمع طبق آییننامه بتن و بررسی ظرفیت ژئوتکنیکی خاک را فراهم میکند. این فایل به شما کمک میکند قبل از مدلسازی نهایی در SAFE، طراحی اولیه شمعها را سریع و دقیق انجام دهید.
اکسل طراحی شمع فونداسیون، یک ابزار مهندسی برای طراحی و کنترل شمعهای فونداسیون در سیستم رادیه-شمع است. با استفاده از این فایل میتوان فرآیند طراحی اولیه شمعها را سریعتر و دقیقتر انجام داد و قبل از مدلسازی نهایی در نرمافزار SAFE، پارامترهای مهم طراحی را بررسی کرد.
در طراحی فونداسیونهای عمیق، پس از انجام تحلیل سازه در نرمافزارهایی مانند ETABS و مشخص شدن نیروهای وارد بر پای ستونها، لازم است ظرفیت شمعها، سختی آنها و شرایط خاک بررسی شود. اکسل طراحی شمع فونداسیون برای همین مرحله از طراحی تهیه شده است.

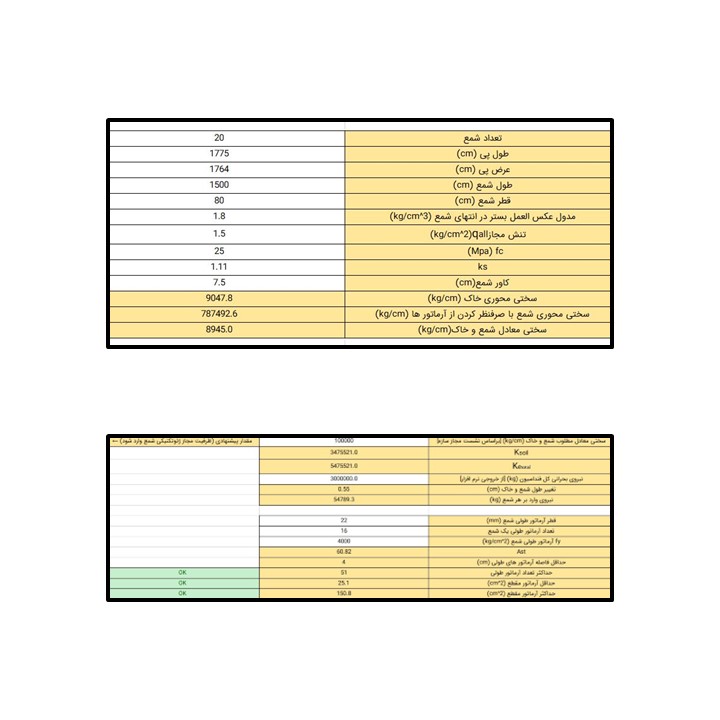

قابلیتهای فایل اکسل طراحی شمع فونداسیون:
1.محاسبه سختی شمع برای مدلسازی در SAFE
این فایل سختی معادل شمع و خاک را محاسبه میکند تا بتوان از آن در مدلسازی فونداسیون در نرمافزار SAFE استفاده کرد.

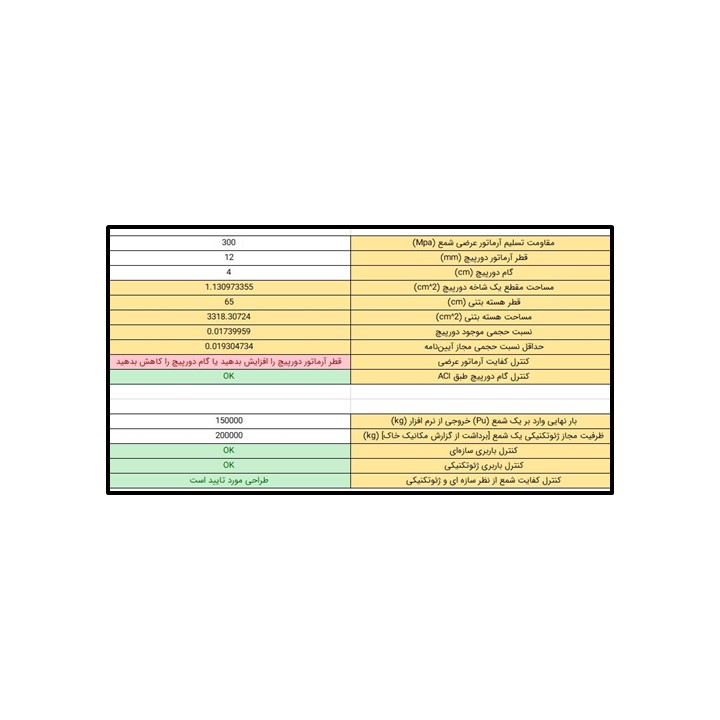

2.کنترل ظرفیت سازهای شمع
در این بخش بررسی میشود که آیا ابعاد بتن شمع، درصد آرماتورهای طولی و فاصله آرماتورهای دورپیچ (اسپیرال) برای تحمل نیروهای وارد شده کافی هستند یا خیر.
3.کنترل ظرفیت ژئوتکنیکی خاک
فایل بررسی میکند که آیا خاک زیر نوک شمع توانایی تحمل بار منتقل شده را دارد یا خیر.
4.پیشنهاد استفاده از شمع پافیلی
در صورتی که ظرفیت خاک کافی نباشد، فایل به صورت خودکار استفاده از شمع پافیلی را پیشنهاد داده و قطر مناسب انتهای شمع را کنترل میکند.
مزایای استفاده از اکسل طراحی شمع فونداسیون:
- کاهش زمان طراحی شمع
- کنترل سریع ظرفیت سازهای و ژئوتکنیکی
- کمک به تعیین ابعاد و مشخصات مناسب شمع
- قابل استفاده قبل از مدلسازی نهایی در SAFE
اکسل طراحی شمع فونداسیون، برای مهندسین عمران، طراحان سازه و دانشجویان رشته مهندسی عمران که در زمینه طراحی فونداسیون فعالیت میکنند بسیار کاربردی است.
